Exponentialfunktion, Logarithmus und Graphen

Graphen lesen, e-Funktion und Halbwertszeit, Logarithmus als Rückwärtsfrage, Krümmung, Tangenten-Näherung und logarithmische Achsen.

✓ gelesen

Ein Erfahrungsbericht nennt Graphen mit e- und Logarithmusfunktion. Dafür brauchst du keine Hochschulmathematik, sondern einen geübten Blick: Was steht an den Achsen, wie verläuft die Kurve, durch welche festen Punkte geht sie? Wer das erkennt, streicht viele Optionen, ohne zu rechnen.

Kostenlos weiterlesen mit deinem Relaxed-Konto

Lege dir ein kostenloses Konto an, dann ist der ganze Kurs für dich frei. Kein Abo, keine Zahlungsdaten. ❤️ Das Konto hilft uns zu sehen, wie die Seite genutzt wird, damit wir sie gezielt für euch verbessern können.

Kostenloses Konto anlegen

Bitte bestätige zuerst deine E-Mail-Adresse

Wir haben dir einen Link geschickt. Mit bestätigter E-Mail-Adresse liest du hier gleich weiter.

Zum Konto

Ein Erfahrungsbericht nennt Graphen mit e- und Logarithmusfunktion. Dafür brauchst du keine Hochschulmathematik, sondern einen geübten Blick: Was steht an den Achsen, wie verläuft die Kurve, durch welche festen Punkte geht sie? Wer das erkennt, streicht viele Optionen, ohne zu rechnen.

🎓 Lernziele
  • Du liest einen Graphen über Achsen, Funktionswert und Steigung und deutest logarithmische Achsen richtig.
  • Du kennst Verlauf und feste Punkte von \(e^x\), \(e^{-x}\) und \(\ln x\) und erkennst sie an Monotonie und Krümmung.
  • Du rechnest mit Potenz- und Logarithmusregeln und mit Halbwertszeiten im Kopf.
  • Du leitest Potenzfunktionen ab, stellst eine Tangentengleichung auf und nutzt die Tangente als Näherung.

Graphen lesen: Achsen zuerst

Lies vor der Kurve beide Achsen: Größe, Einheit, Einteilung. Eine Kurve „Konzentration in mg/L gegen Zeit in h“ erzählt etwas anderes als dieselbe Form mit „Zeit in min“.

Dann trennst du zwei Fragen. Der Funktionswert sagt, wie hoch die Kurve an einer Stelle liegt, die Steigung, wie steil sie dort verläuft. Bei einer Geraden durch \((x_1|y_1)\) und \((x_2|y_2)\) gilt:

🧮 Formel

\[m = \frac{y_2 - y_1}{x_2 - x_1}\]

Die Steigung \(m\) hat die Einheit y-Einheit pro x-Einheit, etwa mg pro h. Beispiel: Durch \((0|2)\) und \((4|10)\) ist \(m = 8/4 = 2\).

Diagramme mit Messwerten und mehreren Kurven übst du im Modul Interpretieren naturwissenschaftlicher Abbildungen und Tabellen.

Potenzen und e-Funktion

Vier Potenzregeln tragen fast alles:

Regel Beispiel
\(a^m \cdot a^n = a^{m+n}\) \(10^3 \cdot 10^{-5} = 10^{-2}\)
\((a^m)^n = a^{m \cdot n}\) \((10^2)^3 = 10^6\)
\(a^0 = 1\) \(e^0 = 1\)
\(a^{-n} = 1/a^n\) \(e^{-x} = 1/e^x\)

Ein Anker zum Überschlagen ist \(2^{10} = 1024 \approx 10^3\). Zehnerpotenzen im Kopf übst du auf der Seite Rechnen ohne Taschenrechner.

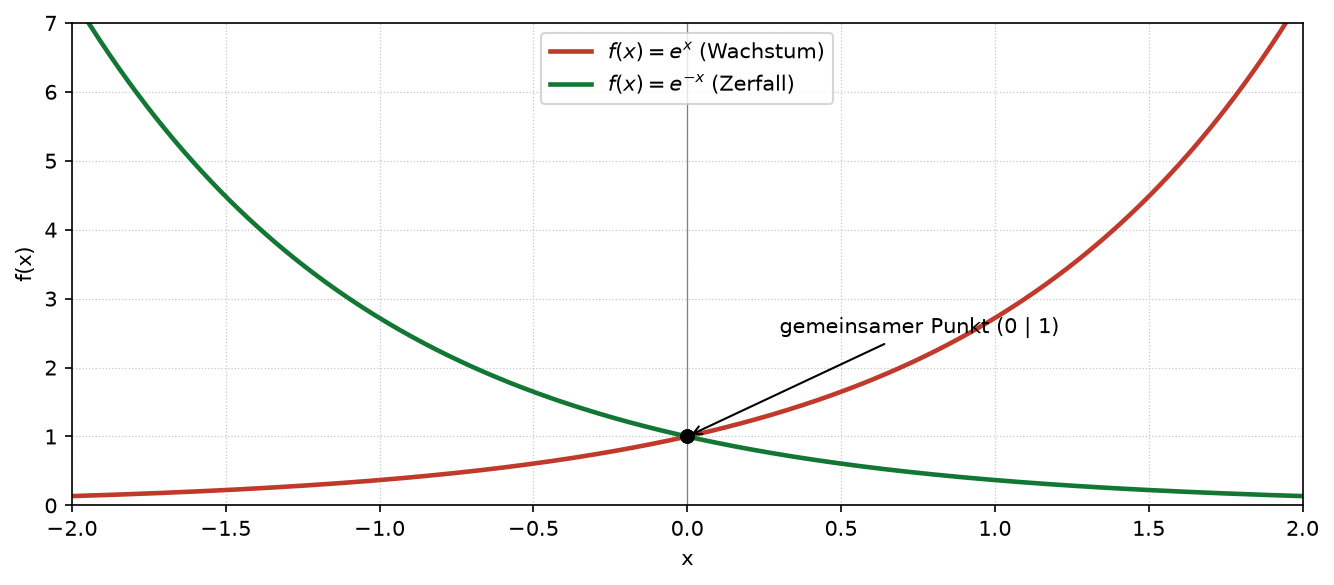

Die e-Funktion hat die Basis \(e \approx 2{,}718\), eine feste Zahl wie \(\pi\). Wegen \(e^0 = 1\) geht \(e^x\) durch \((0|1)\) und wächst nach rechts immer schneller: Jeder Schritt um 1 multipliziert den Wert mit etwa 2,7. Ihr Spiegelbild an der y-Achse, \(e^{-x} = 1/e^x\), fällt immer langsamer. Weil ein Bruch mit positivem Zähler nie null wird, kommt \(e^{-x}\) der x-Achse beliebig nahe, erreicht sie aber nie.

Halbwertszeit

Beim exponentiellen Zerfall nimmt eine Menge in gleichen Zeitschritten um denselben Faktor ab. Nach einer Halbwertszeit ist nur noch die Hälfte da: von 100 % auf 50 %, dann auf 25 % und so weiter.

🧮 Formel

\[N(t) = N_0 \cdot \left(\tfrac{1}{2}\right)^{n} \quad\text{mit}\quad n = \frac{t}{T_{1/2}}\]

\(N_0\) ist die Startmenge, \(N(t)\) die Menge zur Zeit \(t\), \(T_{1/2}\) die Halbwertszeit und \(n\) die Zahl der vergangenen Halbwertszeiten.

Beispiel: Halbwertszeit 6 h, zu Beginn 800 mg. Nach 24 h sind \(24/6 = 4\) Halbwertszeiten vergangen: 800 → 400 → 200 → 100 → 50 mg. Kontrolle: \((\tfrac{1}{2})^4 = \tfrac{1}{16}\), und \(800/16 = 50\).

Auf einer logarithmischen Achse wird exponentieller Zerfall zur Geraden: jede Halbwertszeit ist ein gleich großer Schritt nach unten.

Auf einer logarithmischen Achse wird exponentieller Zerfall zur Geraden: jede Halbwertszeit ist ein gleich großer Schritt nach unten.

Links verschwinden in den ersten 6 h 400 mg, in den letzten 6 h nur noch 50 mg. Die Kurve wird flacher, weil immer die Hälfte des Restes zerfällt. Das rechte Bild greifen wir bei den logarithmischen Achsen auf.

⚠️ Achtung: Nicht linear weiterdenken

Wer denkt „in 6 h sind 400 mg weg, also nach 12 h alles“, rechnet linear. Richtig sind nach 12 h noch 200 mg. Bei exponentiellem Zerfall wird die Menge nie ganz null.

Der Logarithmus als Rückwärtsfrage

Der Logarithmus fragt: Mit welcher Hochzahl erhalte ich den Wert? \(\log_{10} 10\,000 = 4\), weil \(10^4 = 10\,000\). Der natürliche Logarithmus \(\ln\) fragt dasselbe zur Basis \(e\): \(\ln e^3 = 3\).

\(x\) 0,001 0,1 1 2 10
\(\log_{10} x\) −3 −1 0 ≈ 0,3 1
\(\ln x\) ≈ −6,9 ≈ −2,3 0 ≈ 0,69 ≈ 2,3

Für \(x = 1\) ist jeder Logarithmus null, zwischen 0 und 1 negativ. Für \(x \le 0\) gibt es keinen, denn keine Hochzahl macht aus einer positiven Basis null oder eine negative Zahl.

Die Rechenregeln gelten für \(\log_{10}\) und \(\ln\) gleichermaßen, mit positiven \(a\) und \(b\): Mal wird Plus, Geteilt wird Minus, Hochzahl wird Faktor.

🧮 Formel

\[\log(a \cdot b) = \log a + \log b \qquad \log\frac{a}{b} = \log a - \log b \qquad \log a^n = n \cdot \log a\]

Probier selbst: Wie groß sind \(\log_{10} 200\) und \(\log_{10}(10^5 \cdot 10^{-2})\)?

Lösung zum Aufklappen

\(\log_{10} 200 = \log_{10} 2 + \log_{10} 100 \approx 0{,}3 + 2 = 2{,}3\).

\(\log_{10}(10^5 \cdot 10^{-2}) = 5 + (-2) = 3\). Kontrolle: \(10^5 \cdot 10^{-2} = 10^3\).

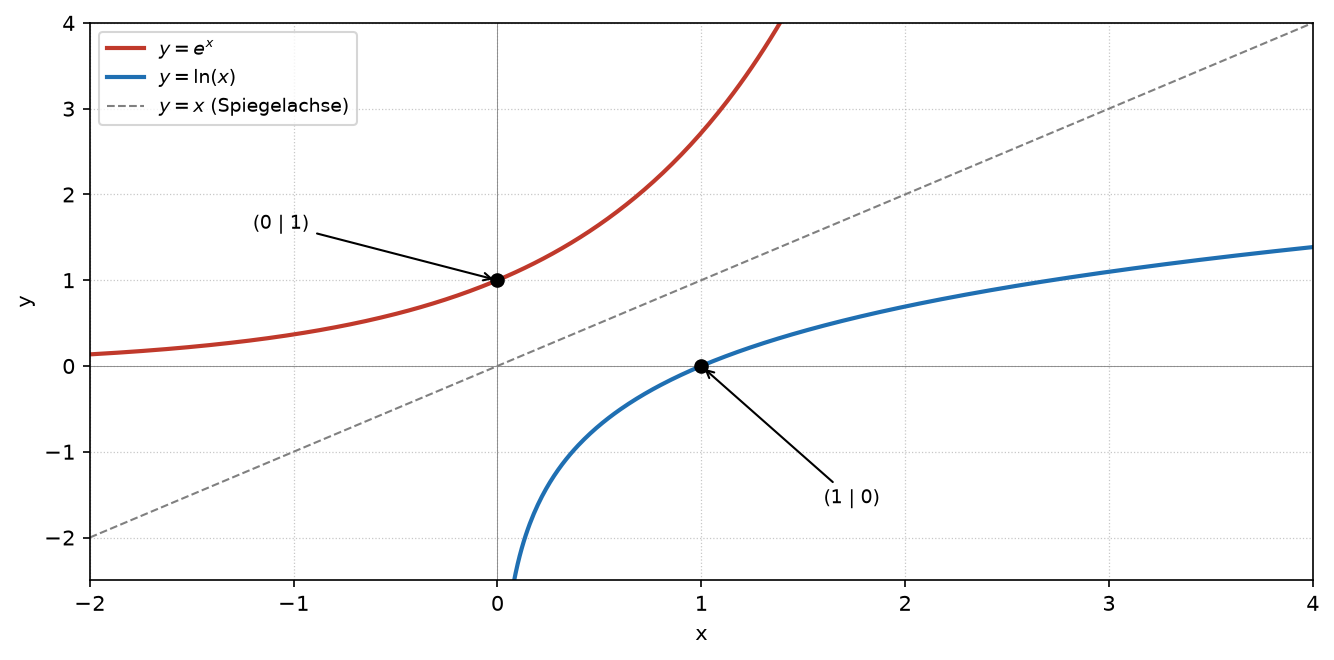

\(\ln x\) ist die Umkehrfunktion von \(e^x\): Sie macht rückgängig, was \(e^x\) tut. Spiegelst du \(e^x\) an der Geraden \(y = x\), erhältst du \(\ln x\). Aus \((0|1)\) wird \((1|0)\), aus \((1|2{,}72)\) wird \((2{,}72|1)\).

e^x und ln x sind Spiegelbilder an der Geraden y = x; deshalb geht e^x durch (0|1) und ln x durch (1|0).

e^x und ln x sind Spiegelbilder an der Geraden y = x; deshalb geht e^x durch (0|1) und ln x durch (1|0).

Aus der Chemie kennst du \(\text{pH} = -\log_{10} c(\text{H}_3\text{O}^+)\), mit \(c\) in mol/L. Bei \(c = 10^{-3}\) mol/L ist der pH-Wert 3. Wird die Konzentration zehnmal kleiner, steigt der pH um genau 1. Mehr dazu im Modul Chemie: Säuren, Basen und pH.

Monotonie und Krümmung

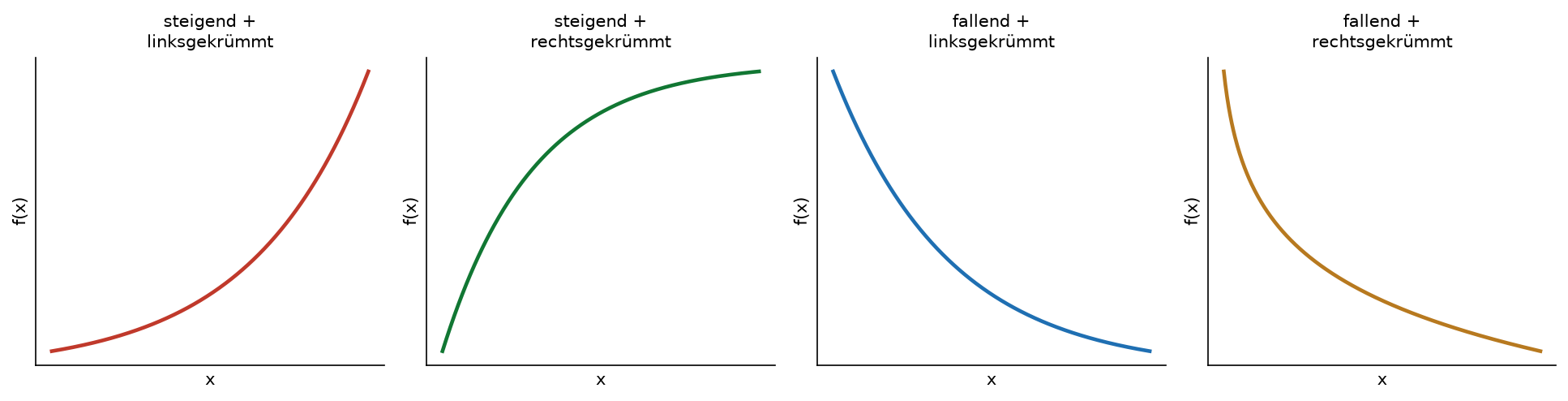

Monotonie: Steigt oder fällt die Kurve von links nach rechts? Krümmung: Fährst du sie entlang, lenkst du nach links oder rechts? Linksgekrümmt biegt sie sich nach oben wie eine Schale, rechtsgekrümmt nach unten wie ein Hügel.

Funktion Monotonie Krümmung
\(e^x\) steigend linksgekrümmt
\(e^{-x}\) fallend linksgekrümmt
\(\ln x\) steigend rechtsgekrümmt

Mit den festen Punkten \((0|1)\) für beide e-Funktionen und \((1|0)\) für \(\ln x\) erkennst du jeden der drei Graphen in Sekunden.

Probier selbst: Eine Kurve steigt, wird nach rechts aber immer flacher und schneidet die x-Achse bei 1. Welche der drei Funktionen ist es?

Lösung: Welche Funktion ist es?

Steigend und immer flacher heißt steigend und rechtsgekrümmt: Das passt nur zu \(\ln x\), der Schnittpunkt \((1|0)\) bestätigt es. \(e^x\) wird immer steiler und schneidet die x-Achse nie.

Ableiten in einer Zeile

Die Ableitung \(f'(x)\) gibt die Steigung des Graphen an jeder Stelle an. Für Potenzen reicht eine Regel: Der Exponent wandert als Faktor nach vorn, und der neue Exponent ist um eins kleiner.

🧮 Formel

\[f(x) = x^n \quad\Rightarrow\quad f'(x) = n \cdot x^{n-1}\]

Konstante Faktoren bleiben stehen, Summen leitest du Summand für Summand ab, eine einzelne Zahl fällt weg. Aus \(f(x) = 2x^3 - 5x + 7\) wird \(f'(x) = 6x^2 - 5\).

Die Tangente im Punkt \(x_0\) ist die Gerade mit der Steigung \(m = f'(x_0)\) durch den Punkt \((x_0|f(x_0))\):

🧮 Formel

\[y = f'(x_0) \cdot (x - x_0) + f(x_0)\]

Beispiel: \(f(x) = x^2 - 4x\) bei \(x_0 = 3\). Dann ist \(f(3) = 9 - 12 = -3\) und \(f'(x) = 2x - 4\), also \(f'(3) = 2\). Die Tangente lautet \(y = 2(x - 3) - 3 = 2x - 9\). Wo \(f'(x) = 0\) ist, liegt die Tangente waagerecht: Dort hat der Graph einen Hoch- oder Tiefpunkt, bei dieser Parabel den Scheitel bei \(x = 2\).

Näherung durch die Tangente

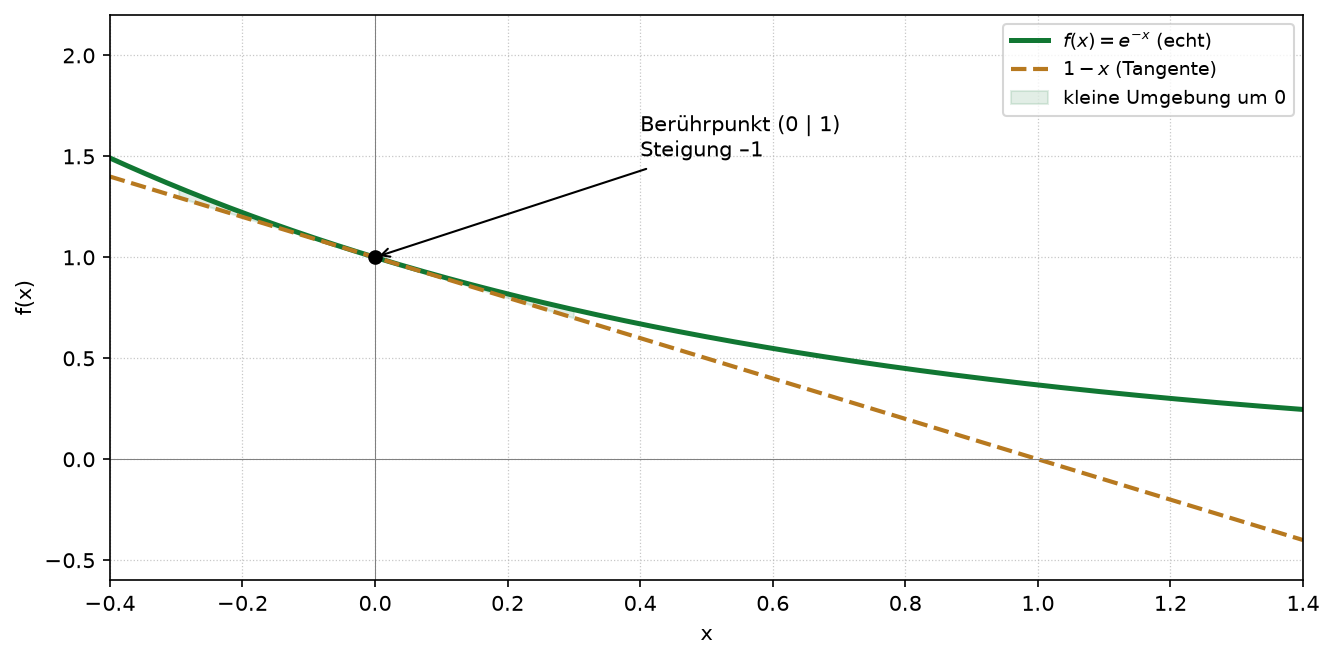

Zoomst du weit genug in eine glatte Kurve hinein, sieht sie aus wie eine Gerade, die Tangente: Sie berührt die Kurve im Punkt \(x_0\) und hat dort dieselbe Steigung. Nahe an \(x_0\) kannst du die Kurve deshalb durch die Tangente ersetzen.

🧮 Formel

\[f(x) \approx f(x_0) + m \cdot (x - x_0)\]

\(f(x_0)\) ist der Funktionswert im Berührpunkt, \(m\) die Steigung der Kurve dort und \(x - x_0\) der Abstand von diesem Punkt.

Beispiel: \(f(x) = \sqrt{x}\) bei \(x_0 = 4\). Der Funktionswert ist 2. Die Steigung der Wurzelkurve ist \(1/(2\sqrt{x})\) (die Ableitung aus der Oberstufe), bei 4 also \(\tfrac{1}{4}\). Damit gilt nahe 4:

\[\sqrt{x} \approx 2 + \frac{x - 4}{4}\]

Für \(x = 4{,}4\) liefert die Näherung 2,1, exakt sind es etwa 2,098. Für \(x = 9\) liefert sie 3,25, exakt ist \(\sqrt{9} = 3\).

Nahe x = 4 liegt die Tangente fast auf der Wurzelkurve, weiter weg weicht sie deutlich ab.

Nahe x = 4 liegt die Tangente fast auf der Wurzelkurve, weiter weg weicht sie deutlich ab.

Bei 4,4 sind Kurve und Tangente kaum zu unterscheiden, bei 9 liegt die Tangente um 0,25 darüber: Mit wachsendem Abstand wächst der Fehler. Weil die Wurzel rechtsgekrümmt ist, liegt ihre Tangente überall oberhalb der Kurve.

Stehen mehrere Näherungen zur Auswahl, prüfst du so:

  1. Wert im Punkt: Setze \(x_0\) ein. Die Näherung muss genau \(f(x_0)\) ergeben.
  2. Richtung: Steigt die Kurve bei \(x_0\), braucht die Näherung eine positive Steigung, fällt sie, eine negative.
  3. Größe der Steigung: Erst wenn noch mehrere Optionen übrig sind, vergleichst du, wie steil die Kurve dort ist.

Logarithmische Achsen

Stehen auf einer Achse die Marken 1, 10, 100, 1000 in gleichen Abständen, ist sie logarithmisch: Gleiche Abstände bedeuten gleiche Faktoren, nicht gleiche Differenzen. Von 1 nach 10 ist es so weit wie von 100 nach 1000. Die Null kommt nicht vor.

Im rechten Bild zur Halbwertszeit liegen 800, 400, 200, 100 und 50 mg deshalb auf einer fallenden Geraden: Jede Halbierung ist derselbe Faktor und damit derselbe Schritt nach unten, wegen \(\log_{10} 2 \approx 0{,}3\) etwa drei Zehntel einer Zehnerstufe. Allgemein erscheint exponentielles Wachstum oder exponentieller Zerfall auf einer logarithmischen y-Achse als Gerade.

💊 Praxistipp

Prüfe bei jedem Diagramm zuerst die y-Achse. Steigen die Marken um gleiche Beträge (0, 200, 400), ist sie linear. Wachsen sie um gleiche Faktoren (1, 10, 100 oder \(10^0\), \(10^1\), \(10^2\)), ist sie logarithmisch, und eine Gerade bedeutet exponentielles Verhalten.

Teste dich

Teste dich mit 5 Karten
fünf Karten zu dieser Seite iFünf kurze Karten zu dem, was auf dieser Seite steht: richtig oder falsch, Lücken füllen, zuordnen, ordnen oder begründen. Sie prüfen, ob du den Stoff verstanden hast. Aufgaben im echten Testformat mit Timer findest du unter Übungen.

Aussage 1

Die Funktion e⁻ˣ erreicht für große x irgendwann den Wert null.

e⁻ˣ = 1/eˣ kommt der x-Achse beliebig nahe, erreicht sie aber nie.

Aussage 2

Auf einer logarithmischen y-Achse erscheint exponentieller Zerfall als Gerade.

Gleiche Abstände bedeuten gleiche Faktoren. Jede Halbwertszeit ist derselbe Schritt nach unten.

Lückentext

Zuordnen

Warum?
