In diesem Untertest beantwortest du Fragen zu Diagrammen, Kurven, Schaubildern und Tabellen aus Naturwissenschaft und Medizin. Das klingt nach bloßem Hinsehen, verlangt aber meist mehr: Werte kombinieren, vergleichen und kurz im Kopf rechnen.

🎓 Lernziele
  • Du kennst die drei Stufen, auf denen der Untertest dich fordert.
  • Du weißt, wie eine Aufgabe aufgebaut ist, und kennst die fünf Darstellungstypen.
  • Du kennst den Zeitrahmen und hast eine realistische Erwartung an den Schwierigkeitsgrad.

Was geprüft wird

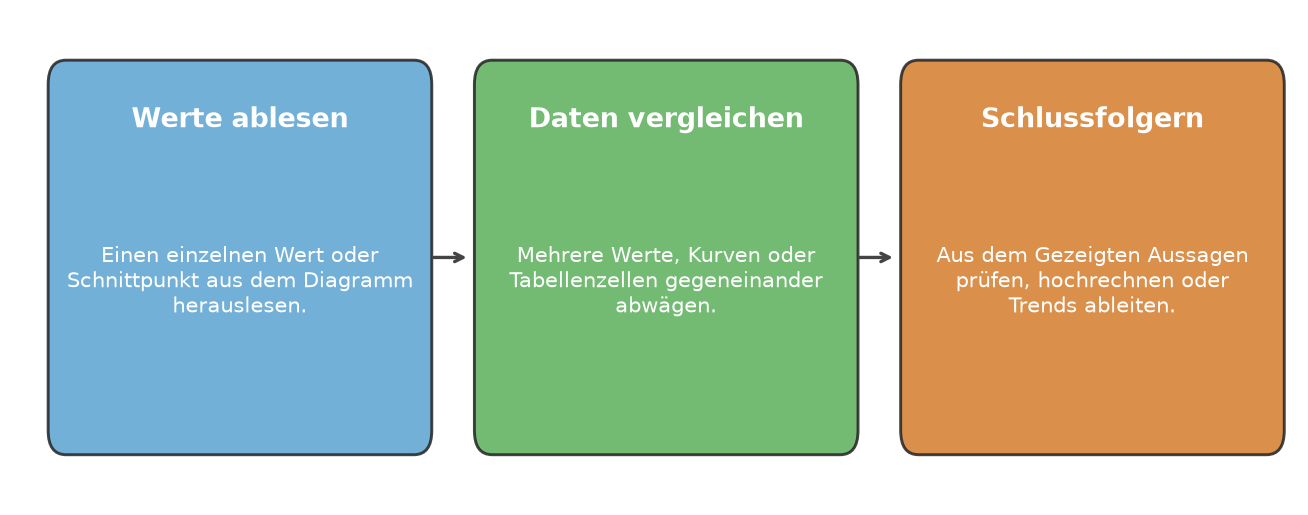

Du sollst Informationen aus grafischen und tabellarischen Darstellungen schnell und korrekt entnehmen. In der Forschung heißt diese Fähigkeit Graph Literacy, also Lesekompetenz für Diagramme. Sie hat drei aufeinander aufbauende Stufen:

Die Abbildung zeigt die drei Stufen aus der Tabelle an denselben erfundenen Kurven: Achte darauf, wie sich die gesuchte Größe von Feld zu Feld ändert.

Ablesen liefert einen Punkt, Vergleichen eine Differenz, Schlussfolgern einen Wert, der gar nicht eingezeichnet ist.

Ablesen liefert einen Punkt, Vergleichen eine Differenz, Schlussfolgern einen Wert, der gar nicht eingezeichnet ist.
Stufe Was du tust Beispiel für eine Frage
1. Ablesen einen einzelnen Wert finden Wie hoch ist der Messwert nach 30 Minuten?
2. Vergleichen und kombinieren zwei oder mehr Werte zueinander in Beziehung setzen Um wie viel liegt Kurve A nach 30 Minuten über Kurve B?
3. Schlussfolgern und hochrechnen aus den Werten etwas ableiten, das nicht direkt dasteht Welcher Wert ist bei doppelter Ausgangsmenge zu erwarten?
💡 Merke

Stufe 1 ist meist nur der Einstieg: Ein abgelesener Wert ist selten schon die Antwort.

So sieht eine Aufgabe aus

Jede Aufgabe besteht aus einer Abbildung oder Tabelle, einer präzisen Frage und fünf Antwortoptionen (A) bis (E), von denen genau eine richtig ist. Probier es an einem eigenen Mini-Beispiel aus.

Hefe in Zuckerlösung baut Zucker ab und bildet dabei Kohlenstoffdioxid (CO₂). Gemessen wurde das Gasvolumen bei zwei Temperaturen alle zehn Minuten.

Bei 35 °C bildet die Hefe nach 40 Minuten fast dreimal so viel Gas wie bei 20 °C.

Bei 35 °C bildet die Hefe nach 40 Minuten fast dreimal so viel Gas wie bei 20 °C.

Frage: Wie viel mehr Gas hat die Hefe bei 35 °C nach 40 Minuten gebildet als bei 20 °C?

  1. 17 mL
  2. 31 mL
  3. 48 mL
  4. 65 mL
  5. etwa 2,8-mal so viel
Lösung und warum die anderen Optionen locken

Richtig ist (B). Bei 40 Minuten steht die blaue Kurve (35 °C) bei 48 mL, die orange gestrichelte (20 °C) bei 17 mL. Gefragt ist „wie viel mehr“, also die Differenz: 48 mL − 17 mL = 31 mL.

  1. und (C) entstehen, wenn du nur eine Kurve abliest, (D) ist die Summe 48 + 17. (E) ist das Verhältnis 48 : 17 ≈ 2,8 und beantwortet „wie viel-mal so viel“, nicht die Frage nach der Differenz.

Schon diese einfache Frage braucht zwei Ablesungen und eine Subtraktion, und jede falsche Option steht für einen typischen Fehler. Kläre deshalb zuerst, welche Größe gesucht ist. Die feste Leseroutine dafür steht auf der Seite Diagramme systematisch lesen.

Welche Darstellungen vorkommen

Wir unterscheiden fünf Grundtypen, jeder hat in diesem Kapitel eine eigene Seite.

Darstellung Typische Merkmale Hier lernst du sie lesen
Kurvendiagramm eine Größe gegen eine andere, Achsen mit Einheiten, teils logarithmische Skala Diagramme systematisch lesen
Diagramm mit mehreren Kurven mehrere Verläufe, Legende, Aussagen zum Prüfen Mehrere Kurven vergleichen
Nomogramm mit Iso-Linien zwei Größen auf den Achsen, die dritte als Linien gleichen Werts im Bild Nomogramme und Iso-Linien
Kombiniertes Schaubild gestapelte Balken, Flächen, Schraffuren, zweite y-Achse Schaubilder mit mehreren Schichten
Messwerttabelle Kopfzeile mit Größen und Einheiten, viele Zeilen zum Filtern Tabellen effizient auswerten

Dazu kommt oft ein kleiner Rechenschritt. Wie du mit abgelesenen Werten sicher im Kopf rechnest, zeigt die Seite Rechnen mit abgelesenen Werten.

Zeit und Rahmen

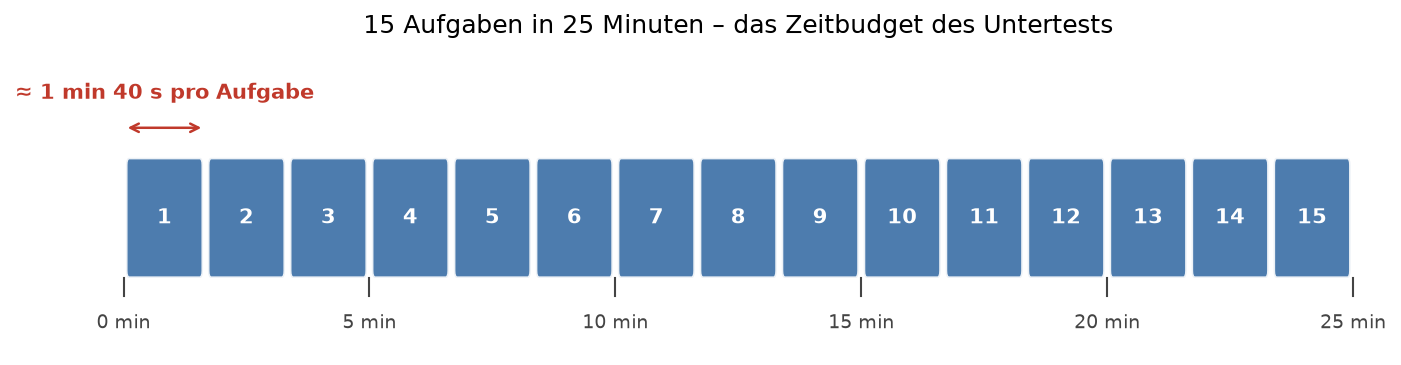

Du bearbeitest 15 Aufgaben in 25 Minuten, also rund 100 Sekunden je Aufgabe. Falsche Antworten kosten keine Punkte, und die meisten Teilnehmenden lösen etwa 30 bis 70 Prozent der Aufgaben. Zeiteinteilung, Reihenfolge und wann du eine Antwort tippst und weitergehst, behandelt die Seite Strategie und typische Fehler.

Der Test läuft am Laptop im Browser. Innerhalb der Aufgabengruppe kannst du Aufgaben markieren und zwischen ihnen springen. Ist die Zeit um, kommst du nicht mehr zurück. Papier für Notizen gibt es nach den Erfahrungsberichten. Rechne damit, ohne Taschenrechner auszukommen. Mehr zum Ablauf unter Testtag und Technik.

Was nicht geprüft wird

Dieser Untertest ist keine versteckte Prüfung in Pharmazie, Biologie oder Statistik. Du musst weder eine Halbwertszeit-Formel noch Wirkmechanismen kennen. Alles Nötige steht in der Darstellung und in der Frage; für die Hefe-Aufgabe brauchtest du kein Wissen über Gärung. Dazu gehören allerdings kleine Rechenschritte: Differenzen, Summen, Anteile, einfache Hochrechnungen. Das ist Schulmathematik, verlangt unter Zeitdruck aber Sorgfalt.

Vorwissen kann helfen, eine Grafik schneller zu erfassen, sollte aber nicht mehr als ein Plausibilitätscheck sein.

⚠️ Achtung: Vorwissen als Falle

Eine Option kann fachlich richtig klingen und trotzdem nicht zur Abbildung passen. Zeigt eine Kurve etwas anderes, als du aus dem Unterricht kennst, gilt die Kurve.

Was Teilnehmende berichten

Wie schwer der Untertest wirkt, schwankt in den Erfahrungsberichten deutlich zwischen den Jahrgängen. Teilnehmende aus 2023 beschreiben ihn häufig als deutlich schwerer, unübersichtlicher und stärker auf Anwendung ausgelegt als die Beispiele der Informationsbroschüre. Berichte aus 2024 und 2025 ordnen ihn eher als broschürennah oder etwas leichter ein. Ob das an den Aufgaben oder am persönlichen Erleben liegt, lässt sich nicht sicher sagen.

Einig sind sich viele in zwei Punkten: Die Zeit wird oft als knapp erlebt, und manche Grafiken wirken zunächst überwältigend. Was dir dann hilft, steht ebenfalls auf der Seite Strategie und typische Fehler.

💊 Praxistipp

Bereite dich auf das schwerere Szenario vor. Wenn du auch mehrschichtige Schaubilder und Rechenschritte routiniert schaffst, hast du Reserve. Wie du in vier Wochen dorthin kommst, zeigt die Seite Training und Übungstests.

Teste dich

Teste dich mit 5 Karten
fünf Karten zu dieser Seite iFünf kurze Karten zu dem, was auf dieser Seite steht: richtig oder falsch, Lücken füllen, zuordnen, ordnen oder begründen. Sie prüfen, ob du den Stoff verstanden hast. Aufgaben im echten Testformat mit Timer findest du unter Übungen.

Aussage 1

Für diesen Untertest musst du Fachwissen wie Halbwertszeit-Formeln oder Wirkmechanismen auswendig können.

Alles Nötige steht in der Darstellung und in der Frage. Gefragt sind Lesekompetenz und kleine Rechenschritte.

Aussage 2

Ein einzelner abgelesener Wert ist in diesem Untertest selten schon die Antwort.

Meist musst du zwei Werte vergleichen, eine Differenz bilden oder hochrechnen.

Reihenfolge

Zuordnen

Warum?
