Abbildungen & Tabellen

Nomogramme und Iso-Linien

Aus zwei bekannten Größen eine dritte ablesen: Schnittpunkt bilden, die richtige Iso-Linie finden, zwischen zwei Linien schätzen.

✓ gelesen

Manche Abbildungen zeigen die gesuchte Größe nicht auf einer Achse, sondern in Linien im Inneren des Diagramms. Solche Diagramme heißen Nomogramme: Du kennst zwei Größen und liest daraus eine dritte ab. Weil das Vorgehen immer gleich ist, löst du sie mit etwas Routine besonders sicher.

Kostenlos weiterlesen mit deinem Relaxed-Konto

Lege dir ein kostenloses Konto an, dann ist der ganze Kurs für dich frei. Kein Abo, keine Zahlungsdaten. ❤️ Das Konto hilft uns zu sehen, wie die Seite genutzt wird, damit wir sie gezielt für euch verbessern können.

Kostenloses Konto anlegen

Bitte bestätige zuerst deine E-Mail-Adresse

Wir haben dir einen Link geschickt. Mit bestätigter E-Mail-Adresse liest du hier gleich weiter.

Zum Konto

Manche Abbildungen zeigen die gesuchte Größe nicht auf einer Achse, sondern in Linien im Inneren des Diagramms. Solche Diagramme heißen Nomogramme: Du kennst zwei Größen und liest daraus eine dritte ab. Weil das Vorgehen immer gleich ist, löst du sie mit etwas Routine besonders sicher.

🎓 Lernziele
  • Du liest ein Nomogramm in vier festen Schritten ab.
  • Du schätzt einen Wert, der zwischen zwei Iso-Linien liegt, und beachtest dabei ungleiche Abstände.
  • Du prüfst dein Ergebnis mit einem kurzen Überschlag, wenn hinter dem Nomogramm eine einfache Beziehung steckt.

Das Prinzip

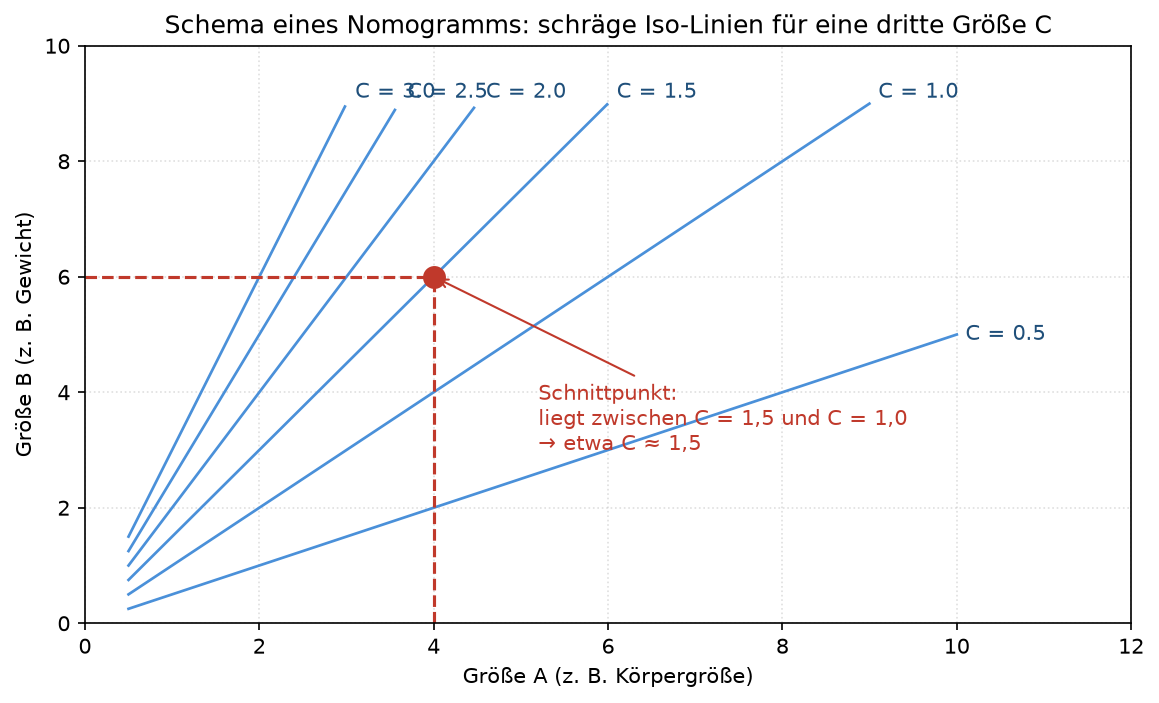

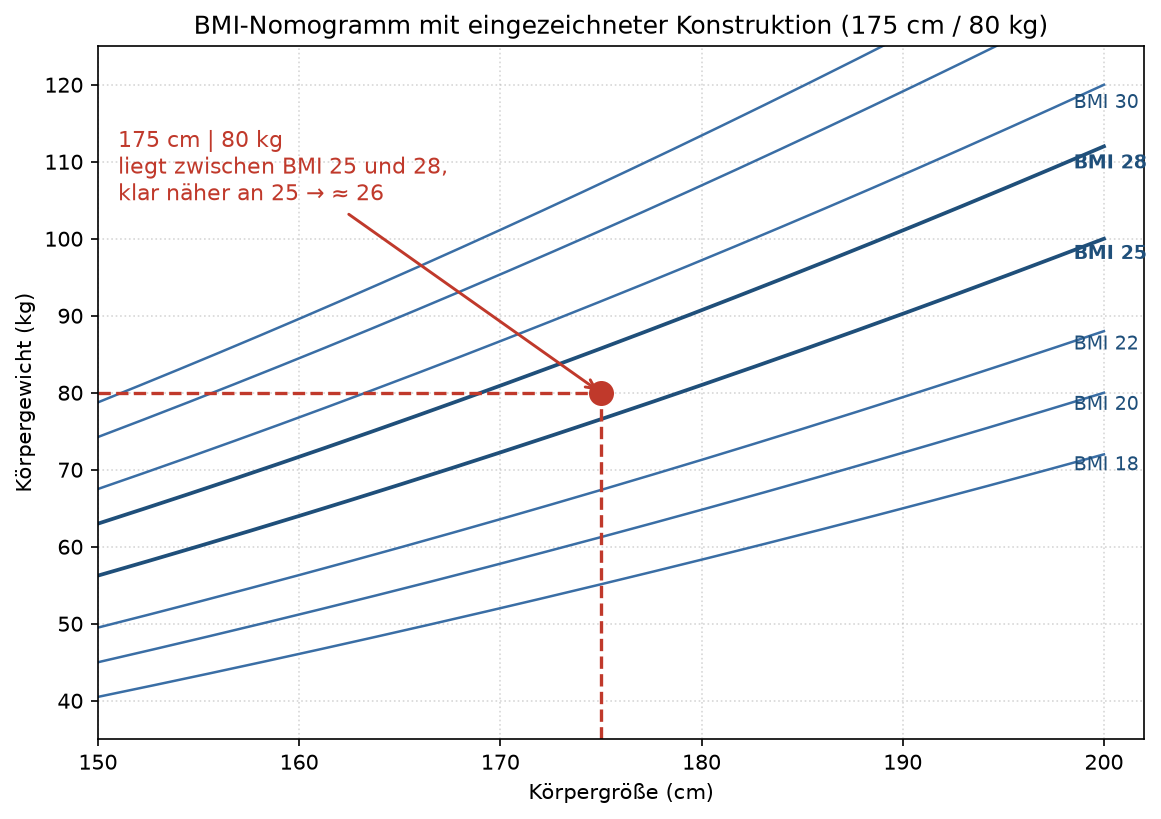

Auf der x-Achse steht eine Größe, auf der y-Achse eine zweite. Im Inneren verlaufen zusätzliche Linien, die jeweils einen Zahlenwert für eine dritte Größe tragen. Die Linie, auf der ein Punkt liegt, verrät dir diesen Wert.

Du kennst das von der Wanderkarte: Zwei Punkte auf derselben Höhenlinie liegen gleich hoch, auch wenn sie weit auseinander sind.

📖 Definition: Iso-Linie

„Iso“ kommt aus dem Griechischen und heißt „gleich“. Eine Iso-Linie verbindet alle Punkte, an denen eine Größe denselben Wert hat, etwa gleiches Volumen oder gleiche Konzentration.

Vier Schritte

Die allgemeine Leseroutine für Diagramme steckt im ersten Schritt schon drin.

  1. Achsen und Einheiten klären: Welche Größe steht auf welcher Achse, in welcher Einheit, ist die Skala linear? Was bedeuten die Zahlen an den Iso-Linien?
  2. Beide gegebenen Werte finden: den x-Wert auf der x-Achse, den y-Wert auf der y-Achse.
  3. Schnittpunkt bilden: senkrecht vom x-Wert nach oben, waagerecht vom y-Wert nach rechts.
  4. Iso-Linie ablesen: Liegt der Punkt auf einer Linie, gilt ihr Wert. Sonst liest du beide Nachbarlinien ab und schätzt.

Ein eigenes Beispiel: Eine Infusion läuft 6 Stunden lang mit 150 mL pro Stunde. Wie viel Flüssigkeit bekommt die Person insgesamt?

Bei 6 Stunden und 150 mL/h liegt der Punkt zwischen den Linien für 750 und 1000 mL, näher an 1000.

Bei 6 Stunden und 150 mL/h liegt der Punkt zwischen den Linien für 750 und 1000 mL, näher an 1000.

Schritt 1: Die x-Achse zeigt die Dauer in Stunden, die y-Achse die Rate in mL/h, die grauen Kurven sind Linien gleichen Gesamtvolumens. Schritt 2 und 3 zeigen die roten Hilfslinien. Schritt 4: Der Punkt liegt zwischen 750 mL und 1000 mL. Bei 6 h liegt die 750er-Linie bei 125 mL/h, die 1000er-Linie bei knapp 167 mL/h. Der Punkt liegt 25 mL/h über der unteren Linie, also etwas mehr als auf halbem Weg (25 von gut 40). Schätzung: etwa 900 mL.

Zwischen zwei Linien schätzen

Manchmal liegt der Punkt genau auf einer Linie: 4 Stunden mit 125 mL/h treffen die 500er-Linie. Häufiger landet er dazwischen. Das ist kein Ablesefehler, denn Nomogramme drucken nur eine Auswahl an Linien.

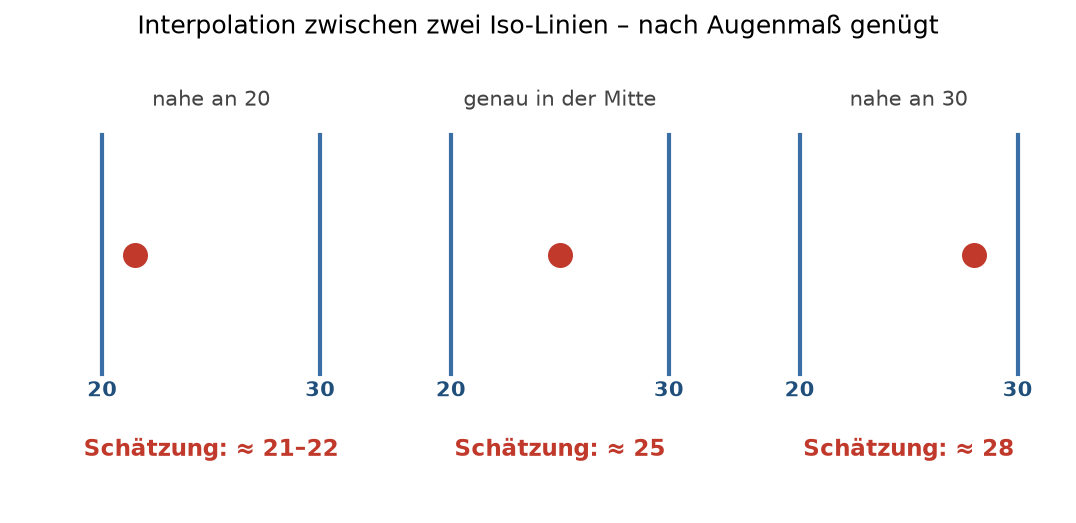

Liegt der Punkt zwischen zwei Iso-Linien, schätzt du den Wert nach seiner Lage zwischen ihnen.

Liegt der Punkt zwischen zwei Iso-Linien, schätzt du den Wert nach seiner Lage zwischen ihnen.

Im Ausschnitt tragen zwei Linien die Werte 20 und 30. P1 liegt auf der 20er-Linie, also 20. P2 liegt genau in der Mitte, also 25. P3 liegt drei Viertel des Wegs nach oben: \(20 + \tfrac{3}{4} \cdot 10 = 27{,}5\), rund 28. Den Abstand misst du entlang einer Senkrechten oder Waagerechten durch den Punkt.

Vorsicht bei den Abständen: Im Infusions-Nomogramm steigen die Linien bis 1000 mL in Schritten von 250, danach in Schritten von 500. Die Mitte zwischen 1000 und 1500 steht deshalb für 1250 mL, nicht für 1125 mL. Außerdem sind die Linien gekrümmt und rücken unterschiedlich eng zusammen. Linien zu zählen und „einen Schritt weiter“ zu denken, führt dann daneben.

💡 Merke

Zum Schätzen brauchst du die Werte beider Nachbarlinien und die Lage des Punkts dazwischen. Es zählt ihr Zahlenabstand, nicht die Zahl der Linien im Bild.

Stolperfallen

Stolperfalle Was schiefgeht Gegenmittel
Achsen vertauscht Die Dauer wird auf der y-Achse gesucht In Schritt 1 jede Achse benennen
Linie falsch verfolgt Das Auge springt auf eine benachbarte Kurve Die Linie vom Punkt bis zur Beschriftung verfolgen
Beschriftung der Nachbarlinie Die nächstgelegene Zahl gehört zu einer anderen Linie Beschriftung erst am Linienende lesen
💊 Praxistipp

Setze den Mauszeiger auf den Schnittpunkt und fahre die Iso-Linie entlang bis zur Beschriftung. Für Senkrechte und Waagerechte hilft die Kante deines Notizpapiers. Ein Lineal planst du nur ein, wenn die aktuelle Ausschreibung es ausdrücklich erlaubt.

Gegenprobe im Kopf

Hinter dem Infusions-Nomogramm steckt eine einfache Beziehung:

🧮 Formel

\[V = R \cdot t\]

Dabei ist \(V\) das Gesamtvolumen in mL, \(R\) die Rate in mL/h und \(t\) die Dauer in Stunden. Im Beispiel: \(6 \cdot 150 = 900\) mL, das bestätigt die Schätzung. Wäre die Dauer in Minuten angegeben, müsstest du zuerst in Stunden umrechnen. Schnelles Kopfrechnen übst du auf der Seite Rechnen mit abgelesenen Werten.

Nicht jedes Nomogramm verrät seine Formel, und du musst sie nicht kennen. Dann entscheidet die Lage: Liegt der Punkt sichtbar näher an einer Linie, liegt auch der Wert näher an deren Zahl.

Übung

Nutze das Infusions-Nomogramm von oben.

Frage 1: Eine Infusion läuft 10 Stunden mit 120 mL/h. Wie groß ist das Gesamtvolumen ungefähr?

Lösung zu Frage 1

Der Punkt liegt zwischen 1000 mL und 1500 mL. Bei 10 h liegt die 1000er-Linie bei 100 mL/h, die 1500er-Linie bei 150 mL/h. 120 mL/h liegt 20 von 50 Einheiten über der unteren Linie: \(1000 + \tfrac{2}{5} \cdot 500 = 1200\) mL. Gegenprobe: \(10 \cdot 120 = 1200\) mL. Die Falle: Wer nur die nächste aufgedruckte Linie nimmt, wählt 1000 mL.

Frage 2: Wie lange dauert es, 1000 mL mit 200 mL/h zu geben?

Lösung zu Frage 2

Hier liest du rückwärts: Gehe auf der Höhe 200 mL/h waagerecht nach rechts bis zur 1000er-Linie, dann senkrecht nach unten. Du landest bei 5 h. Gegenprobe: \(1000 : 200 = 5\) Stunden.

Teste dich

Teste dich mit 5 Karten
fünf Karten zu dieser Seite iFünf kurze Karten zu dem, was auf dieser Seite steht: richtig oder falsch, Lücken füllen, zuordnen, ordnen oder begründen. Sie prüfen, ob du den Stoff verstanden hast. Aufgaben im echten Testformat mit Timer findest du unter Übungen.

Aussage 1

In einem Nomogramm steht die gesuchte dritte Größe auf den Linien im Inneren des Diagramms, nicht auf einer Achse.

Iso-Linien verbinden alle Punkte mit gleichem Wert, wie Höhenlinien auf einer Wanderkarte.

Aussage 2

Liegt ein Punkt zwischen zwei Iso-Linien, nimmst du einfach den Wert der näheren Linie.

Du schätzt nach der Lage zwischen beiden Linien. Wer nur die nächste Linie nimmt, landet oft bei einer Fallen-Option.

Reihenfolge

Lückentext

Warum?
