Diagramme lesen ist keine Begabung, sondern eine trainierbare Routine. Hier erfährst du, wie, womit und wie viel du übst und wie ein Fehlerprotokoll zeigt, woran es hakt.

🎓 Lernziele
  • Du übst in der richtigen Reihenfolge: erst genau, dann schnell.
  • Du planst vier Wochen mit kurzen Einheiten, die neben den anderen Aufgabengruppen Platz haben.
  • Du weißt, was welches Übungsmaterial leistet und wo seine Grenzen liegen.
  • Du findest mit einem Fehlerprotokoll dein persönliches Fehlermuster.

Vom Verstehen zum Tempo

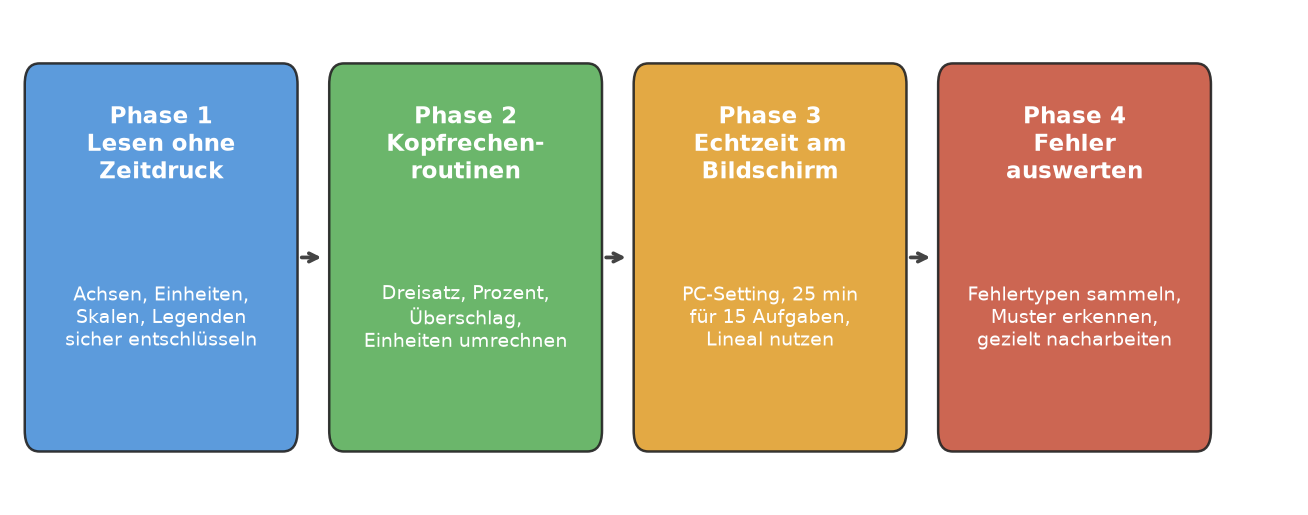

Dein Training hat vier Stufen. Zuerst liest du Abbildungen ohne Zeitdruck und erklärst sie dir nach der Leseroutine selbst. Dann übst du das Rechnen mit abgelesenen Werten im Kopf. Danach arbeitest du unter Echtzeit am Bildschirm, zum Schluss wertest du deine Fehler aus.

💡 Merke

Erst genau, dann schnell. Eine saubere Routine wird unter Zeitdruck schneller, eine schlampige nur schlampiger.

Für die erste Stufe eignet sich das Minuten-Training. Erkläre eine Abbildung aus deinem Biologiebuch, etwa eine Enzymkurve, in 60 Sekunden laut: Achsen, Einheiten, Skala, Verlauf und eine prüfbare Aussage. Formuliere dann eine falsche Aussage mit einem Signalwort wie „kontinuierlich“ oder „bereits“.

So sieht eine typische Enzymkurve aus, an der du das Minuten-Training üben kannst. Die Markierungen zeigen, was du in den 60 Sekunden nennen sollst.

Wer Achsen, Skala und Verlauf benennt, sieht sofort: „kontinuierlich“ stimmt nicht, denn die Kurve hat ein Maximum.

Wer Achsen, Skala und Verlauf benennt, sieht sofort: „kontinuierlich“ stimmt nicht, denn die Kurve hat ein Maximum.
So könnte eine Minute zur Enzymkurve klingen

„x-Achse: Temperatur in °C, linear. y-Achse: Reaktionsgeschwindigkeit in Prozent. Die Kurve steigt an, erreicht beim Temperaturoptimum ihr Maximum und fällt danach steil ab. Prüfbar: Oberhalb des Optimums sinkt die Geschwindigkeit schneller, als sie davor stieg.“

Falsche Aussage: „Die Reaktionsgeschwindigkeit steigt mit der Temperatur kontinuierlich an.“ Sie fällt durch, weil die Kurve ein Maximum hat. Wie du Signalwörter in Prüfhandlungen übersetzt, steht unter Kurven vergleichen.

Vier-Wochen-Plan

Der Plan ist schlank, denn parallel lernst du zehn weitere Aufgabengruppen.

Woche Schwerpunkt Umfang Ziel
1 Leseroutine, Minuten-Training 3 bis 4 Abbildungen je Einheit, ohne Uhr Du erklärst jede Abbildung vollständig
2 Darstellungstypen (Nomogramm, mehrere Kurven, Schichten, Tabellen), Rechnen mit abgelesenen Werten ein Typ je Einheit, plus Kopfrechenrunden Du kennst für jeden Typ die typische Falle
3 Gemischte Sätze 5 Aufgaben in rund 8 Minuten (100 Sekunden je Aufgabe) Du hältst das Tempo, ohne die Routine abzukürzen
4 Übungstest, danach Schwachstellen ein voller Durchgang, dann gezielte Wiederholung Du kennst und bearbeitest dein Fehlermuster

Plane 30 bis 45 Minuten an vier bis fünf Tagen pro Woche. Kurze, regelmäßige Einheiten halten die Konzentration hoch, die sauberes Ablesen braucht.

Material

Die offizielle Informationsbroschüre zeigt Format und Fragestil, enthält aber zu wenig für Mengentraining. Beim Schwierigkeitsgrad rechnest du mit dem schwereren Szenario (siehe Überblick).

Viele Erfahrungsberichte nennen die TMS-Hefte zu Diagrammen und Tabellen als Zusatzmaterial. Sie zeigen demnach oft Bevölkerungsstatistiken zu Krankheiten und hängen häufiger an feinen Wortunterschieden. Sie taugen für Tempo und Leseroutine, sind aber keine Simulation.

Dazu kommen Schulbuchabbildungen für das Minuten-Training und der Übungstest im Kurs.

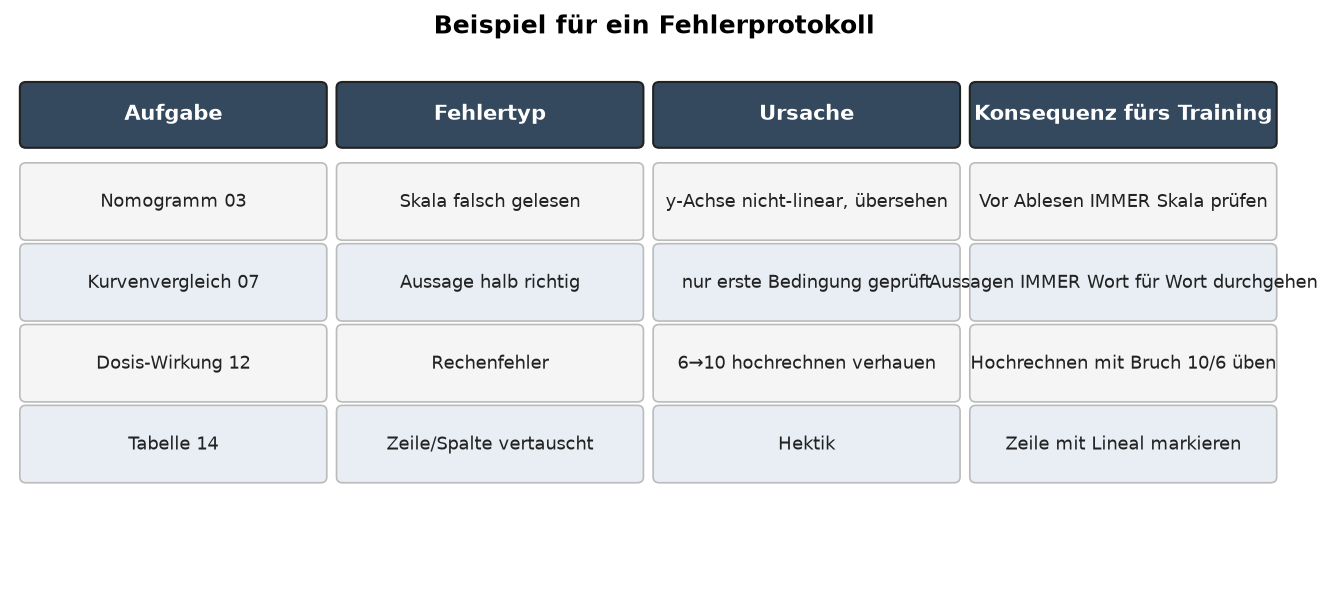

Fehlerprotokoll

Eine falsche Antwort hilft dir erst, wenn du weißt, warum sie falsch war. Notiere jeden Fehler:

Aufgabe Fehlerart Ursache Gegenmittel
Satz 2, Nr. 4 log-Skala linear gelesen Beschriftung 1, 10, 100 übersehen Skala benennen, dann ablesen
Satz 3, Nr. 2 Signalwort überlesen „bereits nach 30 Minuten“ nicht geprüft Senkrechte am Zeitpunkt ziehen
Satz 3, Nr. 7 Oberkante statt Segmenthöhe gestapelten Balken nur oben abgelesen Oberkante minus Unterkante

Nach 30 bis 40 Aufgaben zeigt sich dein Fehlermuster, das trainierst du gezielt weiter. Häufige Fehlerarten mit Gegenmittel: Strategie und typische Fehler.

Die dritte Zeile im Protokoll im direkten Vergleich: links der Fehler „Oberkante statt Segmenthöhe“, rechts das Gegenmittel „Oberkante minus Unterkante“.

Im gestapelten Balken zählt die Höhe des Segments: Oberkante minus Unterkante ergibt 30, nicht 70.

Im gestapelten Balken zählt die Höhe des Segments: Oberkante minus Unterkante ergibt 30, nicht 70.

Vorerfahrung, etwa aus einer Berufsausbildung, hilft nach Erfahrungsberichten, ist aber keine Voraussetzung: Die Kompetenz beruht auf wenigen wiederkehrenden Lesemustern.

Übungstest

Mach den Übungstest in Woche 4 am Stück, am Laptop, mit Notizpapier, ohne Taschenrechner. Werte ihn mit dem Fehlerprotokoll aus.

Übungstest Abbildungen und Tabellen

Im Prüfungsformat mit Timer, Markieren und Lösungswegen.

15 Aufgaben · 25 Minuten
Übungstest Abbildungen und Tabellen

Teste dich

Teste dich mit 5 Karten
fünf Karten zu dieser Seite iFünf kurze Karten zu dem, was auf dieser Seite steht: richtig oder falsch, Lücken füllen, zuordnen, ordnen oder begründen. Sie prüfen, ob du den Stoff verstanden hast. Aufgaben im echten Testformat mit Timer findest du unter Übungen.

Aussage 1

Beim Training gilt: erst genau, dann schnell.

Eine saubere Routine wird unter Zeitdruck schneller, eine schlampige nur schlampiger.

Aussage 2

TMS-Hefte zu Diagrammen sind eine genaue Simulation des PhaST-Untertests.

Sie taugen für Tempo und Leseroutine, zeigen aber oft andere Darstellungen und hängen häufiger an feinen Wortunterschieden.

Reihenfolge

Zuordnen

Warum?
